Зубчатые ремни для максимальных крутящих моментов

Зубчатые ремни для максимальных крутящих моментов

Новый  SYNCHROFORCE® CXA был специально разработан для передачи высоких крутящих моментов  при умеренных скоростях ремня (до 20 м/с). Полностью новый состав резины N-DURO обеспечивает  исключительное зацепление ремня со шкивом  и гарантирует ранее недоступный уровень износостойкости . Дополнительно к высокой устойчивости ремня на разрыв зубчатый ремень CONTI SYNCHROFORCE® и ее чрезвычайную надежность.

Применение:
CONTI SYNCHROFORCE® CXA
сверхпрочные зубчатые ремни используются для непрерывной передачи высокого крутящего момента при умеренных скоростях в конвейерных линий и установках общего машиностроения.

Свойства:

  • Работа в интервале температур в зависимости от применения от -20°С до 100°С

  • Относительная стойкость к воздействию озона  и тропических условий


Варианты:
CONTI SYNCHROFORCE® CXA
сверхпрочные зубчатые ремни доступны с HTD и STD профилями, а также на заказ с профилем CTD.

Пример обозначения ремней:  HTD 960-8M-50
CXА960
длина ремня 960 мм
8M шаг между зубьями 8 мм, профиль HTD50

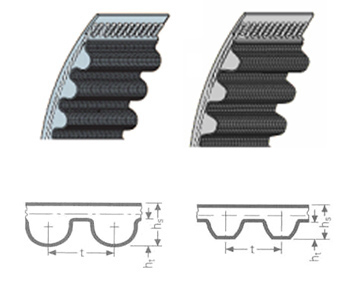

Тип            t (мм)     hs (мм)    ht (мм)      Стандартные ширины (мм)
ширина ремня 50 мм
CXА версия
HTD 8M      8             5.60         3.40           20 / 30 / 50 / 85


HTD 14M  14           10.00        6.10          40 / 55 / 85 / 115 / 170


STD S8M    8             5.3           2.95           20 / 30 / 50 / 85


CTD C8M     8            5.60          3.40           12 / 21



CTD C14M 14 10.00 6.10

Тип HTD 8M CXA

Тип ремня

Длина (мм) z

Тип ремня

Длина (мм) z

Тип ремня

Длина (мм) z

288 – 8M CXA
*304 – 8M CXA
352 – 8M CXA
376 – 8M CXA
416 – 8M CXA
424 – 8M CXA
472 – 8M CXA
480 – 8M CXA
560 – 8M CXA
600 – 8M CXA
624 – 8M CXA
640 – 8M CXA
656 – 8M CXA
720 – 8M CXA

288.00 36
304.00 38
352.00 44
376.00 47
416.00 52
424.00 53
472.00 59
480.00 60
560.00 70
600.00 75
624.00 78
640.00 80
656.00 82
720.00 90

776 – 8M CXA
784 – 8M CXA
800 – 8M CXA
880 – 8M CXA
912 – 8M CXA
920 – 8M CXA
960 – 8M CXA
1040 – 8M CXA
1120 – 8M CXA
1200 – 8M CXA
1280 – 8M CXA
1304 – 8M CXA
1328 – 8M CXA

776.00 97
784.00 98
800.00 100
880.00 110
912.00 114
920.00 115
960.00 120
1040.00 130
1120.00 140
1200.00 150
1280.00 160
1304.00 163
1328.00 166

1360 – 8M CXA
1424 – 8M CXA
1440 – 8M CXA
1600 – 8M CXA
1760 – 8M CXA
1800 – 8M CXA
2000 – 8M CXA
2248 – 8M CXA
2400 – 8M CXA
2800 – 8M CXA
*3008 – 8M CXA
*3408 – 8M CXA
3808 – 8M CXA

1360.00 170
1424.00 178
1440.00 180
1600.00 200
1760.00 220
1800.00 225
2000.00 250
2248.00 281
2400.00 300
2800.00 350
3008.00 376
3408.00 426
3808.00 476

Тип HTD 14M CXA

Тип ремня

Длина (мм) z

Тип ремня

Длина (мм) z

Тип ремня

Длина (мм) z

966 – 14M CXA
1190 – 14M CXA
1400 – 14M CXA
1610 – 14M CXA
1778 – 14M CXA
1890 – 14M CXA

966.00 69
1190.00 85
1400.00 100
1610.00 115
1778.00 127
1890.00 135

2100 – 14M CXA
2310 – 14M CXA
2450 – 14M CXA
2590 – 14M CXA
2800 – 14M CXA

2100.00 150
2310.00 165
2450.00 175
2590.00 185
2800.00 200

3150 – 14M CXA
3500 – 14M CXA
3850 – 14M CXA
4326 – 14M CXA
4578 – 14M CXA

3150.00  225
3500.00  250
3850.00  275
4326.00  309
4578.00  327

Тип STD S8M CXA

Тип ремня

Длина (мм) z

Тип ремня

Длина (мм) z

Тип ремня

Длина (мм) z

440 – S8M CXA
480 – S8M CXA
528 – S8M CXA
560 – S8M CXA
600 – S8M CXA
*632 – S8M CXA
640 – S8M CXA
656 – S8M CXA
*672 – S8M CXA
688 – S8M CXA
*696 – S8M CXA
*712 – S8M CXA
720 – S8M CXA
728 – S8M CXA
736 – S8M CXA
760 – S8M CXA
768 – S8M CXA
784 – S8M CXA
*792 – S8M CXA
800 – S8M CXA
824 – S8M CXA
848 – S8M CXA
864 – S8M CXA

440.00 55
480.00 60
528.00 66
560.00 70
600.00 75
632.00 79
640.00 80
656.00 82
672.00 84
688.00 86
696.00 87
712.00 89
720.00 90
728.00 91
736.00 92
760.00 95
768.00 96
784.00 98
792.00 99
800.00 100
824.00 103
848.00 106
864.00 108

880 – S8M CXA
912 – S8M CXA
920 – S8M CXA
944 – S8M CXA
960 – S8M CXA
*992 – S8M CXA
1000 – S8M CXA
1056 – S8M CXA
1064 – S8M CXA
1072 – S8M CXA
1120 – S8M CXA
1136 – S8M CXA
1160 – S8M CXA
1168 – S8M CXA
*1176 – S8M CXA
1184 – S8M CXA
1200 – S8M CXA
1216 – S8M CXA
1240 – S8M CXA
1256 – S8M CXA
1264 – S8M CXA
1280 – S8M CXA

880.00 110
912.00 114
920.00 115
944.00 118
960.00 120
992.00 124
1000.00 125
1056.00 132
1064.00 133
1072.00 134
1120.00 140
1136.00 142
1160.00 145
1168.00 146
1176.00 147
1184.00 148
1200.00 150
1216.00 152
1240.00 155
1256.00 157
1264.00 158
1280.00 160

1296 – S8M CXA
1304 – S8M CXA
1312 – S8M CXA
1344 – S8M CXA
1368 – S8M CXA
1400 – S8M CXA
1408 – S8M CXA
1440 – S8M CXA
1480 – S8M CXA
1512 – S8M CXA
1552 – S8M CXA
1600 – S8M CXA
1624 – S8M CXA
1760 – S8M CXA
1776 – S8M CXA
1800 – S8M CXA
*1816 – S8M CXA
1912 – S8M CXA
2240 – S8M CXA
2392 – S8M CXA
2800 – S8M CXA
2848 – S8M CXA

1296.00 162
1304.00 163
1312.00 164
1344.00 168
1368.00 171
1400.00 175
1408.00 176
1440.00 180
1480.00 185
1512.00 189
1552.00 194
1600.00 200
1624.00 203
1760.00 220
1776.00 222
1800.00 225
1816.00 227
1912.00 239
2240.00 280
2392.00 299
2800.00 350
2848.00 356

Тип CTD C8M

Тип CTD C14M - по запросу

Тип ремня

Длина (мм) z

288 – C8M CXA
352 – C8M CXA
416 – C8M CXA
640 – C8M CXA

288.00 36
352.00 44
416.00 52
640.00 80

* – по запросу
z – количество зубьев
