Двухсторонние зубчатые ремни Conti Synchrotwin

Двухсторонние зубчатые ремни  Conti Synchrotwin

Двухсторонние зубчатые ремни  Conti Synchrotwin
части привода, которые делают возможность внедрения приводов противоположного хода также при передаче больших мощностей. Варианты  CXP больших мощностей и высоких скоростей вращения  и CXA- для больших мощностей и высоких вращающих моментов характеризуются высокой устойчивостью зубьев к  деформации и стабильностью длины. Стандартные варианты предоставляют возможность чрезвычайно экономичной, двухсторонне-синхронной передачи в диапазоне малых мощностей.

Применение:
Двухсторонние зубчатые ремни Conti Synchrotwin
предусмотрены для синхронного и противоходного направления вращения. Благодаря этому привод становится компактнее, легче и достигает эффективности 98%.


Свойства:

  • Относительная маслостойкость

  • Устойчивость к тропическим условиям

  • Работа в интервале температур в зависимости от применения -20⁰С до +100⁰С

  • В вариантах для большой мощности электропроводимость соответственно ISO 9563


Варианты:
Ремень приводной Conti Synchrotwin изготавливается в трех вариантах : Эластомерные ремни для приводов больших мощностей с кордом из арамидного волокна предоставляет возможность изменить направление вращения.

Стандартные ремни это экономичное решение для нижнего и среднего приделов мощности, доступные также с трапецеидальным профилем DH.

Пример обозначения ремней:DHTD 960-D8M-50 CXP

D двухсторонний тип ремня

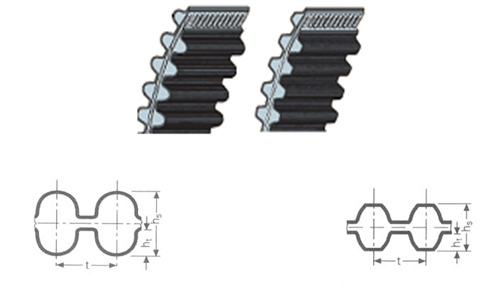

Тип                  t (мм)        hs (мм)       ht (мм)       Стандартные ширины (мм)
960 длина ремня 960 мм                                                             DHTD D5M    5                  5.40          2.10            9 / 15 / 25
8M шаг между зубьями 8 мм, профиль HTD
50 ширина ремня 50 мм                                                               DHTD D8M     8                 8.20            3.40            20 / 30 / 50 / 85
CXP версия
                                                                                                            DHTD D14M   14               15.20         6.1             40 / 55 / 85 / 115 / 170

                                                                                                            DSTD DS8M    8                  7.3             3.00           20 / 30 / 50 / 85

Тип DHTD D5M CXP

Тип ремня

Длина (мм) z

Тип ремня

Длина (мм) z

Тип ремня

Длина (мм) z

*565 – D5M CXP
*600 – D5M CXP
*615 – D5M CXP
*620 – D5M CXP
*630 – D5M CXP
*635 – D5M CXP
*665 – D5M CXP
*700 – D5M CXP
*710 – D5M CXP
*740 – D5M CXP

565.00 113
600.00
120
615.00 123
620.00 124
630.00 126
635.00 127
665.00 133
700.00 140
710.00 142
740.00 148

*755 – D5M CXP
*800 – D5M CXP
*835 – D5M CXP
*840 – D5M CXP
*860 – D5M CXP
*890 – D5M CXP
*900 – D5M CXP
*925 – D5M CXP
*1000 – D5M CXP

755.00 151
800.00 160
835.00 167
840.00 168
860.00 172
890.00 178
900.00 180
925.00 185
1000.00 200

*1050 – D5M CXP
*1125 – D5M CXP
*1200 – D5M CXP
*1270 – D5M CXP
*1420 – D5M CXP
*1500 – D5M CXP
*1595 – D5M CXP
*1690 – D5M CXP
*2000 – D5M CXP

1050.00 210
1125.00 225
1200.00 240
1270.00 254
1420.00 284
1500.00 300
1595.00 319
1690.00 338
2000.00 400

Тип DHTD D8M CXP

Тип ремня

Длина (мм) z

Тип ремня

Длина (мм) z

Тип ремня

Длина (мм) z

*600 – D8M CXP
*624 – D8M CXP
*640 – D8M CXP
*656 – D8M CXP
*720 – D8M CXP
*776 – D8M CXP
*784 – D8M CXP
*800 – D8M CXP
*880 – D8M CXP
*912 – D8M CXP

600.00 75
624.00 78
640.00 80
656.00 82
720.00 90
776.00 97
784.00 98
800.00 100
880.00 110
912.00 114

*920 – D8M CXP
*960 – D8M CXP
*1040 – D8M CXP
*1120 – D8M CXP
*1200 – D8M CXP
*1280 – D8M CXP
*1304 – D8M CXP
*1328 – D8M CXP
*1360 – D8M CXP

920.00 115
960.00 120
1040.00 130
1120.00 140
1200.00 150
1280.00 160
1304.00 163
1328.00 166
1360.00 170

*1424 – D8M CXP
*1440 – D8M CXP
*1600 – D8M CXP
*1760 – D8M CXP
*1800 – D8M CXP
*2000 – D8M CXP
*2248 – D8M CXP
*2400 – D8M CXP
*2600 – D8M CXP

1424.00
1440.00
1600.00
1760.00
1800.00
2000.00
2248.00
2400.00
2600.00

Тип DHTD D14M CXP

Тип ремня

Длина (мм) z

Тип ремня

Длина (мм) z

Тип ремня

Длина (мм) z

*966 – D14M CXP
*1190 – D14M CXP
*1400 – D14M CXP

966.00 69
1190.00 85
1400.00 100

*1610 – D14M CXP
*1778 – D14M CXP
*1890 – D14M CXP

1610.00 115
1778.00 127
1890.00 135

*2100 – D14M CXP
*2310 – D14M CXP

2100.00 150
2310.00 165

Тип DSTD DS8M CXP

Тип ремня

Длина (мм) z

Тип ремня

Длина (мм) z

Тип ремня

Длина (мм) z

*600 – DS8M CXP
*632 – DS8M CXP
*640 – DS8M CXP
*656 – DS8M CXP
*672 – DS8M CXP
*688 – DS8M CXP
*696 – DS8M CXP
*712 – DS8M CXP
*720 – DS8M CXP
*728 – DS8M CXP
*736 – DS8M CXP
*760 – DS8M CXP
*768 – DS8M CXP
*784 – DS8M CXP
*792 – DS8M CXP
*800 – DS8M CXP
*824 – DS8M CXP
*848 – DS8M CXP
*864 – DS8M CXP
*880 – DS8M CXP
*912 – DS8M CXP

600.00 75
632.00 79
640.00 80
656.00 82
672.00 84
688.00 86
696.00 87
712.00 89
720.00 90
728.00 91
736.00 92
760.00 95
768.00 96
784.00 98
792.00 99
800.00 100
824.00 103
848.00 106
864.00 108
880.00 110
912.00 114

*920 – DS8M CXP
*944 – DS8M CXP
*960 – DS8M CXP
*992 – DS8M CXP
*1000 – DS8M CXP
*1056 – DS8M CXP
*1064 – DS8M CXP
*1072 – DS8M CXP
*1120 – DS8M CXP
*1136 – DS8M CXP
*1160 – DS8M CXP
*1168 – DS8M CXP
*1176 – DS8M CXP
*1184 – DS8M CXP
*1200 – DS8M CXP
*1216 – DS8M CXP
*1240 – DS8M CXP
*1256 – DS8M CXP
*1264 – DS8M CXP
*1280 – DS8M CXP

920.00 115
944.00 118
960.00 120
992.00 124
1000.00 125
1056.00 132
1064.00 133
1072.00 134
1120.00 140
1136.00 142
1160.00 145
1168.00 146
1176.00 147
1184.00 148
1200.00 150
1216.00 152
1240.00 155
1256.00 157
1264.00 158
1280.00 160

*1296 – DS8M CXP
*1304 – DS8M CXP
*1312 – DS8M CXP

*1344 – DS8M CXP
*1368 – DS8M CXP
*1400 – DS8M CXP
*1408 – DS8M CXP
*1440 – DS8M CXP
*1480 – DS8M CXP
*1512 – DS8M CXP
*1552 – DS8M CXP
*1600 – DS8M CXP
*1624 – DS8M CXP
*1760 – DS8M CXP
*1776 – DS8M CXP
*1800 – DS8M CXP
*1816 – DS8M CXP
*1912 – DS8M CXP
*2240 – DS8M CXP
*2392 – DS8M CXP

1296.00 162
1304.00 163
1312.00 164
1344.00 168
1368.00 171
1400.00 175
1408.00 176
1440.00 180
1480.00 185
1512.00 189
1552.00 194
1600.00 200
1624.00 203
1760.00 220
1776.00 222
1800.00 225
1816.00 227
1912.00 239
2240.00 280
2392.00 299

Примечание:
* – по запросу
z – количество зубьев
